    Prinsip Kerja Mesin Turbin Gas

    Prinsip Kerja Mesin Turbin Gas Penerbad Bagi sebagian orang, mungkin turbin gas sudah tidak asing lagi bagi mereka. Namun tentu tidak bagi sebagian yang lain, mereka mungkin tidak menyadari bahwa pada saat mereka naik pesawat terbang, mesin yang digunakan kendaraan ini adalah turbin gas. Atau mungkin listrik yang mereka nikmati, tidak disadari bahwa salah satu pemasoknya adalah generator berpenggerak turbin gas. Bahkan bisa jadi kendaraan masa depan akan menggunakan turbin gas berbahan bakar ramah lingkungan Turbin adalah suatu mesin rotari yang berfungsi untuk mengubah energi potensial aliran fluida menjadi energi gerak yang bermanfaat. Fluida yang digunakan untuk menggerakkan turbin antara lain adalah gas, air, uap air, dan angin. Perbedaan jenis fluida inilah yang membedakan tipe-tipe dari turbin, dimana salah satunya adalah turbin gas. Prinsip kerja dari turbin gas tidak jauh berbeda dengan turbin-turbin yang lain. Putaran dari rotor turbin, diakibatkan oleh adanya gas bertekanan yang melewati sudu-sudu turbin. Gas dengan tekanan tinggi didapatkan dari pembakaran bahan bakar dengan udara, sesaat sebelum masuk turbin. Ekspansi udara hasil proses pembakaran inilah yang digunakan untuk menggerakkan sudu-sudu turbin. Turbin gas menggunakan udara atmosfer sebagai media kerjanya. Udara masuk melalui sisi inlet akibat terhisap oleh kompresor. Kompresor ini berfungsi untuk memampatkan udara hingga mencapai tekanan tertentu. Biasanya, tekanan di akhir sudu kompresor mencapai 30 kali tekanan inlet kompresor. Pada sisi akhir kompresor udara bertekanan akan melewati difuser. Difuser ini berfungsi untuk mendukung kompresor meningkatkan tekanan udara. Proses selanjutnya adalah masuknya udara bertekanan yang keluar dari kompresor untuk menuju area pembakaran (biasa disebut combustion chamber). Di area ini, dilakukan injeksi bahan bakar diikuti dengan proses pembakaran bahan bakar tersebut di dalam udara. Pembakaran ini mengakibatkan terjadinya ekspansi dari udara sehingga volume udara hasil pembakaran meningkat, dan tentu saja temperaturnya yang juga meningkat. Proses pembakaran di dalam chamber tidak akan meningkatkan tekanan udara, karena peningkatan volume udara akibat pemanasan cepat mengakibatkan udara berekspansi ke sisi turbin. Sedangkan kenaikan suhu udara hasil pembakaran, mengindikasikan kandungan energi dalam udara (entalpi) yang naik pula. Energi inilah yang akan dikonversikan menjadi tenaga putaran poros oleh turbin gas. Udara hasil pembakaran selanjutnya masuk ke sisi turbin. Turbin gas terdiri atas beberapa stage sudu. Stage pertama yang dilewati oleh udara pembakaran disebut sisi high pressure stage (tekanan tinggi), sedangkan sudu yang paling akhir disebut dengan sisi low pressure stage (tekanan rendah). Sudu-sudu dari tiap stage turbin uap berfungsi sebagai nozzle, yang akan mengubah energi panas yang terkandung di dalam udara hasil pembakaran untuk menjadi energi gerak. Selain sisi rotor, sudu turbin juga terdapat pada sisi stator. Untuk lebih memahami bagaimana proses perubahan energi panas menjadi energi gerak putaran pada poros turbin, Kompresor pada sistem turbin gas, berada pada satu poros (shaft) dengan turbin. Sebagian energi mekanis berupa rotasi poros yang dihasilkan oleh turbin, digunakan untuk memutar rotor kompresor. Pada pembangkit listrik, sebagian energi mekanis digunakan untuk memutar generator yang juga berada satu poros dengan turbin dan kompresor. Berbeda dengan mesin turbojet pesawat terbang, sebagian kecil energi panas udara hasil pembakaran digunakan untuk memutar turbin, yang selanjutnya energi putaran tersebut digunakan untuk memutar kompresor. Sebagian besar energi panas pada udara hasil pembakaran mesin jet digunakan untuk mendorong pesawat, dimana pada sisi keluaran turbin berbentuk nozzle. Nozzle ini berfungsi untuk meningkatkan kecepatan dorong gas buang, sehingga mendapatkan gaya dorong yang lebih besar bagi pesawat.

    Prinsip Kerja Mesin Turbin Gas Penerbad

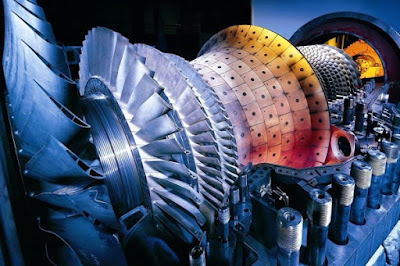

    Rotor Turbin Gas
    Bagi sebagian orang, mungkin turbin gas sudah tidak asing lagi bagi mereka. Namun tentu tidak bagi sebagian yang lain, mereka mungkin tidak menyadari bahwa pada saat mereka naik pesawat terbang, mesin yang digunakan kendaraan ini adalah turbin gas. Atau mungkin listrik yang mereka nikmati, tidak disadari bahwa salah satu pemasoknya adalah generator berpenggerak turbin gas. Bahkan bisa jadi kendaraan masa depan akan menggunakan turbin gas berbahan bakar ramah lingkungan

    Turbin adalah suatu mesin rotari yang berfungsi untuk mengubah energi potensial aliran fluida menjadi energi gerak yang bermanfaat. Fluida yang digunakan untuk menggerakkan turbin antara lain adalah gas, air, uap air, dan angin. Perbedaan jenis fluida inilah yang membedakan tipe-tipe dari turbin, dimana salah satunya adalah turbin gas.

    Prinsip Kerja Mesin Turbin Gas Penerbad
    Aliran Fluida Kerja Turbin Gas
    Prinsip kerja dari turbin gas tidak jauh berbeda dengan turbin-turbin yang lain. Putaran dari rotor turbin, diakibatkan oleh adanya gas bertekanan yang melewati sudu-sudu turbin. Gas dengan tekanan tinggi didapatkan dari pembakaran bahan bakar dengan udara, sesaat sebelum masuk turbin. Ekspansi udara hasil proses pembakaran inilah yang digunakan untuk menggerakkan sudu-sudu turbin.

    Turbin gas menggunakan udara atmosfer sebagai media kerjanya. Udara masuk melalui sisi inlet akibat terhisap oleh kompresor. Kompresor ini berfungsi untuk memampatkan udara hingga mencapai tekanan tertentu. Biasanya, tekanan di akhir sudu kompresor mencapai 30 kali tekanan inlet kompresor. Pada sisi akhir kompresor udara bertekanan akan melewati difuser. Difuser ini berfungsi untuk mendukung kompresor meningkatkan tekanan udara.

    Area Pembakaran Turbin Gas Penerbad
    Area Pembakaran Turbin Gas
    Proses selanjutnya adalah masuknya udara bertekanan yang keluar dari kompresor untuk menuju area pembakaran (biasa disebut combustion chamber). Di area ini, dilakukan injeksi bahan bakar diikuti dengan proses pembakaran bahan bakar tersebut di dalam udara. Pembakaran ini mengakibatkan terjadinya ekspansi dari udara sehingga volume udara hasil pembakaran meningkat, dan tentu saja temperaturnya yang juga meningkat. Proses pembakaran di dalam chamber tidak akan meningkatkan tekanan udara, karena peningkatan volume udara akibat pemanasan cepat mengakibatkan udara berekspansi ke sisi turbin. Sedangkan kenaikan suhu udara hasil pembakaran, mengindikasikan kandungan energi dalam udara (entalpi) yang naik pula. Energi inilah yang akan dikonversikan menjadi tenaga putaran poros oleh turbin gas.

    Udara hasil pembakaran selanjutnya masuk ke sisi turbin. Turbin gas terdiri atas beberapa stage sudu. Stage pertama yang dilewati oleh udara pembakaran disebut sisi high pressure stage (tekanan tinggi), sedangkan sudu yang paling akhir disebut dengan sisi low pressure stage (tekanan rendah). Sudu-sudu dari tiap stage turbin uap berfungsi sebagai nozzle, yang akan mengubah energi panas yang terkandung di dalam udara hasil pembakaran untuk menjadi energi gerak. Selain sisi rotor, sudu turbin juga terdapat pada sisi stator. Untuk lebih memahami bagaimana proses perubahan energi panas menjadi energi gerak putaran pada poros turbin,

    Turbine Stage Penerbad

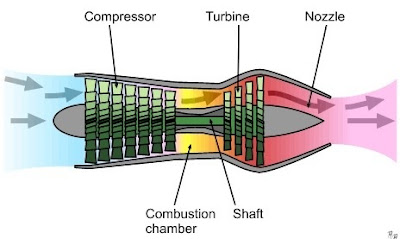

    Kompresor dan Turbin Gas Berada Pada Satu Shaft
    Kompresor pada sistem turbin gas, berada pada satu poros (shaft) dengan turbin. Sebagian energi mekanis berupa rotasi poros yang dihasilkan oleh turbin, digunakan untuk memutar rotor kompresor. Pada pembangkit listrik, sebagian energi mekanis digunakan untuk memutar generator yang juga berada satu poros dengan turbin dan kompresor.

    Animasi Mesin Turbojet Pesawat Terbang Penerbad

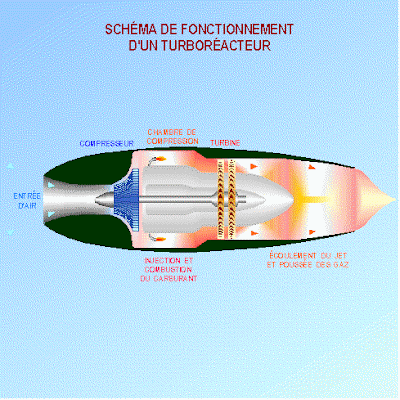

    Animasi Mesin Turbojet Pesawat Terbang
    Berbeda dengan mesin turbojet pesawat terbang, sebagian kecil energi panas udara hasil pembakaran digunakan untuk memutar turbin, yang selanjutnya energi putaran tersebut digunakan untuk memutar kompresor. Sebagian besar energi panas pada udara hasil pembakaran mesin jet digunakan untuk mendorong pesawat, dimana pada sisi keluaran turbin berbentuk nozzle. Nozzle ini berfungsi untuk meningkatkan kecepatan dorong gas buang, sehingga mendapatkan gaya dorong yang lebih besar bagi pesawat.

    Mesin Turbojet Pesawat Terbang Penerbad
    Mesin Turbojet Pesawat Terbang
